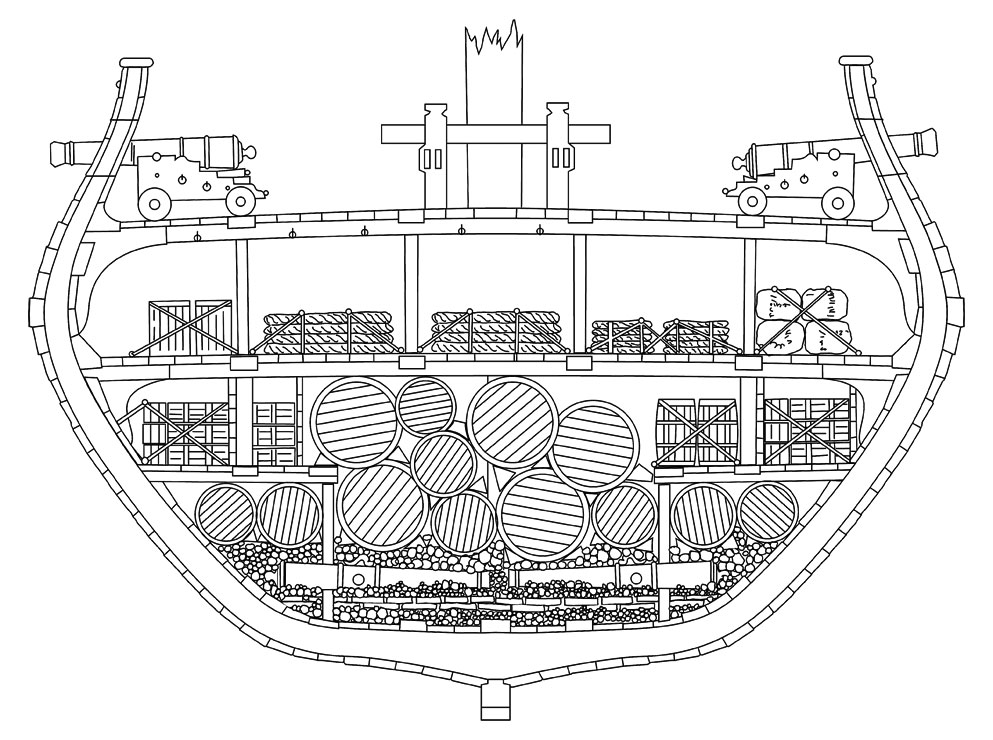

El repartimiento de espacios

A diferencia de un navío, la fragata disponía de una sola batería principal en la cubierta superior, que en la Mercedes consistía en trece portas en cada banda, para montar 26 cañones de a 12 libras de bala.
Por encima de esta cubierta se disponía un alcázar a popa (cámara, camarotes) y un castillo a proa (fogón, maniobras), sobre los que se armaban piezas de a 6 libras.

Debajo de la batería presentaba una cubierta corrida, el sollado, en la que se habilitaban algunos pañoles y alojamientos y se estibaban pertrechos y carga.

El espacio situado debajo del sollado se dividía en dos alturas: la superior para pañoles y la inferior para lastre, pipería y objetos pesados
